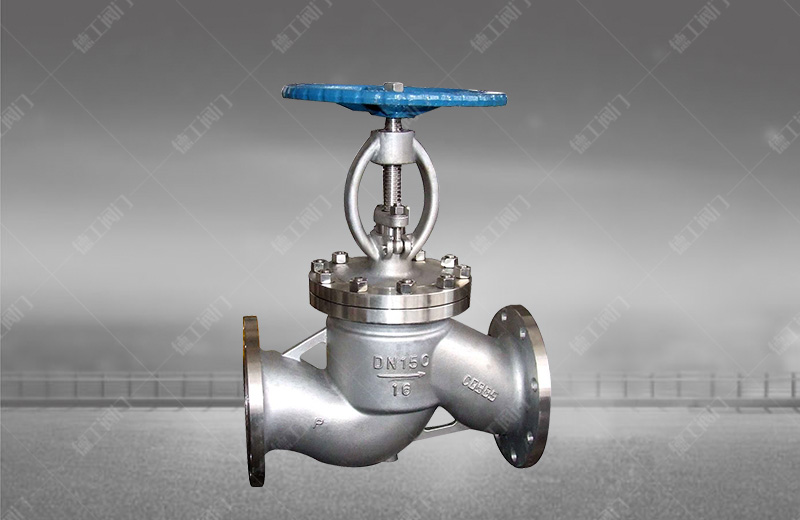

不銹鋼截止閥
技術參數
產品型號：J41W
公稱通徑：DN15-DN400mm
公稱壓力：PN1.6MPa-32MPa
適用介質：水、油、氣
適用溫度：-20℃-425℃
閥體材質：不銹鋼
制造標準：GB/T 12235
結構標準：GB/T 12221
連接標準：JB/T 74-90、GB/T 9113
產品詳情

產品概述

       不銹鋼截止閥是截止閥中的一種，對閥體材質要求比較高，一般有301、304、316等幾種材質選擇。廣泛應用于化工、船舶、醫藥、食品機械等行業。不銹鋼截止閥分為手動不銹鋼截止閥，氣動不銹鋼截止閥，電動不銹鋼截止閥。不銹鋼截止閥是使用廣泛的一種閥門，由于開閉過程中密封面之間摩擦力小，比較耐用，開啟高度不大，制造容易，維修方便，不僅適用于中低壓，而且適用于高壓。


產品特點

1、不銹鋼截止閥結構比閘閥簡單，制造與維修都比較方便。密封面不易磨損及擦傷，密封性能好，啟閉時閥瓣與閥體密封面之間無相對滑動，因而磨損與擦傷均不嚴重，密封性能好，使用壽命長。

2、不銹鋼截止閥啟閉時，閥瓣行程小，因而截止閥高度比閘閥小，但結構長度比閘閥長。流體阻力大，因閥體內介質通道較曲折，流體阻力大，動力消耗大。


主要性能規范

型號 公稱壓力 試驗壓力 工作溫度（℃） 適用介質
強度（水）（Mpa） 密封（水）空氣（Mpa） 低壓密封空氣（Mpa）
J41W-16P（R） 1.6 2.4 1.8 0.6 ≤200 NITRIC ACID
J41W-25P（R） 2.5 3.8 2.8 0.6 ≤200 硝酸類
ACETIC ACID
醋酸類
NITRIV ACID
硝酸類
J41W-40P（R） 4.0 6.0 4.4 0.6 ≤200 ACETIC ACID
J41W-64P（R） 6.4 9.6 7.0 0.6 ≤200 醋酸類


主要零件材質

零件名稱 ZG1Cr18Ni9Ti系列 ZG00Cr18Ni10系列 ZG1Cr18Ni12Mo2Ti系列 ZG00Cr17Ni14Mo2系列 WCB系列
閥體/閥蓋 ZG1Cr18Ni9Ti ZG00Cr18Ni10 ZG1Cr18Ni12Mo2Ti ZG00Cr17Ni14Mo2 WCB
閥瓣 ZG1Cr18Ni9Ti ZG00Cr18Ni10 ZG1Cr18Ni12Mo2Ti ZG00Cr17Ni14Mo2 1Cr13
閥桿 ZG1Cr18Ni9Ti 00Cr18Ni10 1Cr18Ni12Mo2Ti 00Cr17Ni14Mo2 1Cr13
填料 PTFE編織 PTFE編織 PTFE編織 PTFE編織 石墨
墊片 304+PTFE 304L+PTFE 316+PTFE 316L+PTFE 石墨+304
壓蓋 ZG1Cr18Ni9Ti ZG00Cr18Ni10 ZG1Cr18Ni12Mo2Ti ZG00Cr17Ni14Mo2 WCB
填料壓環 1Cr18Ni9Ti 00Cr18Ni10 1Cr18Ni12Mo2Ti 00Cr17Ni14Mo2 1Cr13
螺栓 1Cr17Ni2 1Cr17Ni2 1Cr17Ni2 1Cr17Ni2 35CrMoA
螺母 1Cr18Ni9Ti 1Cr18Ni9Ti 1Cr18Ni9Ti 1Cr18Ni9Ti 45


主要連接尺寸及重量（PN1.6MPa）

尺寸 DN 15 20 25 32 40 50 65 80 100 125 150 200 250 300 350 400
L mm 130 150 160 180 200 230 290 310 350 400 480 600 650 750 850 950
H mm 200 243 253 280 312 321 325 355 415 460 510 700 975 1115 1250 1380
W mm 120 140 160 160 200 200 240 240 280 320 360 560 600 700 800 900
重量 kg 5 6.5 7 13.5 16 32 45 60 80 107 134 268 449 663 750 1170


主要連接尺寸及重量（PN2.5MPa）

尺寸 DN 15 20 25 32 40 50 65 80 100 125 150 200 250 300 350 400
L mm 130 150 160 180 200 230 290 310 350 400 480 600 650 750 850 950
H mm 200 243 253 280 312 321 325 355 415 460 510 700 975 1115 1250 1380
W mm 120 140 160 160 200 200 240 240 280 320 360 560 600 700 800 900
重量 kg 5 6.5 7 13.5 16 32 45 60 80 107 134 268 449 663 750 1170


主要連接尺寸及重量（PN4.0MPa）

尺寸 DN 15 20 25 32 40 50 65 80 100 125 150 200 250 300 350 400
L mm 130 150 160 180 200 230 290 310 350 400 480 600 650 750 850 950
H mm 200 243 253 280 312 321 325 355 415 460 510 700 975 1115 1250 1380
W mm 120 140 160 160 200 200 240 240 280 320 360 560 600 700 800 900
重量 kg 5 6.5 7 13.5 16 32 45 60 80 107 134 268 491 705 850 1234


主要連接尺寸及重量（PN6.4MPa）

尺寸 DN 15 20 25 40 50 65 80 100 125 150
L mm 170 190 210 230 260 300 340 380 430 550
H mm 195 228 250 325 360 410 450 485 537 646
W mm 140 160 180 200 240 280 320 360 400 450
重量 kg 10 13 15 19 25 35 48 56 125 157


主要連接尺寸及重量（PN10.0MPa）

尺寸 DN 15 20 25 32 40 50 65 80 100 125 150 200 250 300
L mm 170 190 210 230 260 300 340 380 430 500 550 650 775 900
H mm 195 228 250 325 360 410 450 485 537   840 925 1015 1200
W mm 100 100 120 160 160 180 200 200 240 - - - - -
重量 kg 10 12 17 25 30 40 68 92 107 - 310 590 850 1040


主要連接尺寸及重量（PN16.0MPa）

尺寸 DN 15 20 25 32 40 50 65 80 100 125 150 200
L mm 170 190 210 230 260 300 340 380 430 500 550 650
H mm 148 156 175 200 231 262 470 500 557 613 671 765
W mm 100 100 120 140 160 180 360 400 450 450 500 500
重量 kg 4.64 7.42 10.07 12.3 15.2 29.71 65 83 125 175 249 375
