產品概述

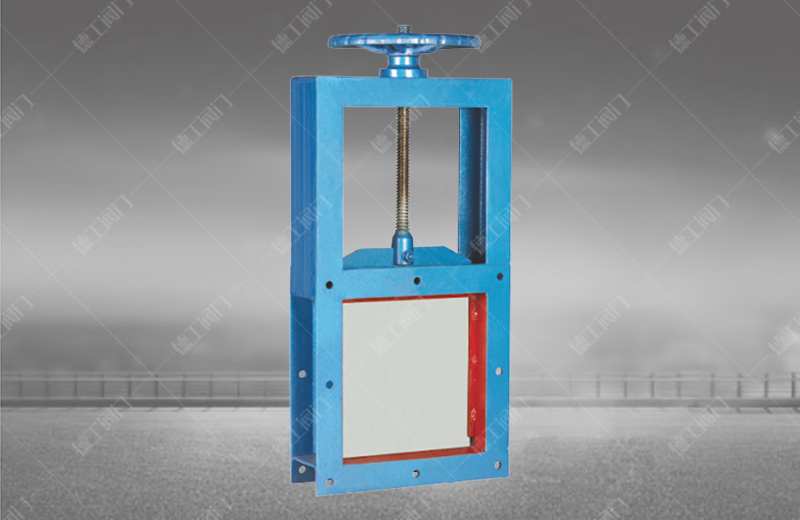

手動螺旋閘門是一種粉料、晶粒料、顆粒料及小塊物料的流量或輸送量的主要控制設備。具有結構簡單、操縱靈活、重量輕、無卡阻，能隨時調整尺度等優點。特別適用于各類固體物料和50mm左右塊狀、團狀物料的輸送及流量調節，安裝不受角度限制。廣泛用于建材、冶金、礦山、電力、化工、玻璃、輕工、糧食等行業的庫頂、庫底及進出口等，是控制流量變化較大、啟動頻繁、切斷迅速的理想設備。
產品特點
1、具有全通徑的通道，等同于平滑的管道，流通能力大，流阻小。
2、具有雙重上下游密封，無需潤滑的密封部位，密封性好，可靠性高。
3、設計新穎，具有較少的零部件。既滿足了管線的工藝性要求，又滿足了用戶的操作和維護簡便性的要求，能保證閥門長期可靠地運行。
4、可提升的閘板密封面，可刮除密封面的的粘著物，自動清除雜物。
5、整體的不銹鋼材質，可防止腐蝕破壞。
6、短結構的長度設計，可節省原料、安裝空間，也可有效支持管道強度。
7、科學的上密封填料函設計，使上密封安全有效，經久耐用。
8、三角形的支架節省原材料，保證需要的力學性能。
9、閥體加強筋設計提高閥體強度。
10、采用不銹鋼閥桿經久耐用，雙頭螺旋的使用令啟閉更為迅速。
主要連接尺寸
|
類別 |
A×A |
B×B |
C×C |
H |
L |
n-d |
重量 |
|
單向 |
200×200 |
256×256 |
296×296 |
820 |
100 |
8-Φ12 |
62 |
|
250×250 |
306×306 |
346×346 |
930 |
100 |
8-Φ14 |
70.5 |
|
|
300×300 |
356×356 |
396×396 |
1050 |
100 |
8-Φ14 |
81 |
|
|
400×400 |
456×456 |
496×496 |
140 |
100 |
12-Φ14 |
114 |
|
|
450×450 |
510×510 |
556×556 |
1450 |
120 |
12-Φ18 |
130 |
|
|
500×500 |
560×560 |
606×606 |
1610 |
120 |
16-Φ18 |
147 |
|
|
雙向 |
600×600 |
660×660 |
706×706 |
1830 |
120 |
16-Φ18 |
169 |
|
700×700 |
770×770 |
820×820 |
2130 |
140 |
20-Φ18 |
236 |
|
|
800×800 |
870×870 |
920×920 |
2440 |
140 |
20-Φ18 |
303 |
|
|
900×900 |
974×974 |
1030×1030 |
2660 |
160 |
27-Φ23 |
424 |
|
|
1000×1000 |
10741074 |
1130×1130 |
2870 |
160 |
24-Φ23 |
636 |
|
|
說明 |
LMD-單向 |
I-手輪 |
距地面小于1.7米用手輪，大于1.7米用鏈輪 |
||||
| LMS-雙向 | Ⅱ-鏈輪 | ||||||
