您當前位置：行業與產品 >> 旋塞閥系列 >> 美標卡套式軟密封旋塞閥

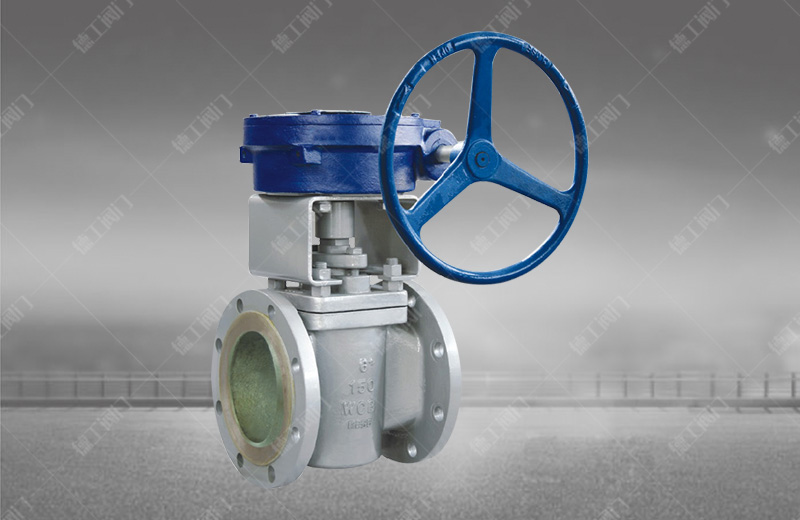

美標卡套式軟密封旋塞閥
技術參數
產品型號：X343F
公稱通徑：NPS1/2"～16"
壓力范圍：Class150~600Lb
工作溫度：-29～180℃
主要材質：鑄鋼、碳鋼、不銹鋼
設計與制造：API600
結構長度：ANSIB16.10
法蘭尺寸：ANS1B16.5
對焊連接尺寸：ANS1B16.25
壓力-溫度：ANS1B16.34
試驗-檢驗：AP1598
產品詳情

產品概述

      美標卡套式軟密封旋塞閥適用于公稱壓力 Class150~600Lb，工作溫度為 -29~180℃ 的石油、化工、制藥、化肥、電力行業等各種工況的管路上，切斷或接通管路介質。


結構特點

1、美標卡套式軟密封旋塞閥密封性是通過卡套四周的密封面來實現的，獨特的360°金屬唇邊保護固定卡套；
2、閥門沒有空腔給介質積聚；
3、金屬唇邊在旋塞轉時提供自潔的作用，適合于粘稠和易結垢的工況；
4、雙向流動，使用安裝更方便；
5、零件材質及法蘭尺寸可根據實際工況或用戶要求合理選配，滿足各種工程需要。


主要性能參數

公稱壓力(LB) 殼體試驗壓力(MPa) 密封試驗壓力(MPa) 適用溫度(℃) 使用介質
150 3 2.2 ≤180℃ 水、蒸汽、油品等
300 7.5 5.5
600 15 11

主要零件材料
壓力級（Lb） 材料
閥體、閥蓋 塞子 調節墊圈 調節墊片 O 形圈
150、300、600 鑄鋼 WCB、Monel 合金、CF8、CF8M F6、F316、F304L、F316L 增強聚四氟乙烯 氟橡膠
不銹鋼
超低碳不銹鋼

主要外形尺寸

壓力級（LB） DN(mm) NPS(in) L D0 H 重量/kg
150 15 1/2 108 120 85 2
20 3/4 117 140 95 3
25 1 127 140 105 4.5
32 1¼ 140 200 115 5.2
40 1½ 165 250 125 7.5
50 2 178 250 140 11
65 2½ 190 300 150 12.5
80 3 203 300 185 18
100 4 229 350 200 23
125 5 254 350 215 32
150 6 267 200 455 52
200 8 292 240 495 115
250 10 330 280 555 195
300 12 356 320 605 305
350 14 686 320 680 325
400 16 762 360 715 340
300 15 1/2 140 160 85 2.5
20 3/4 152 160 95 4
25 1 165 200 105 5
32 1¼ 178 250 115 6
40 1½ 190 250 125 8.5
50 2 216 300 140 13
65 2½ 241 300 150 15
80 3 283 350 185 24
100 4 305 350 200 27
125 5 381 400 225 40
150 6 403 200 460 65
200 8 419 240 495 145
250 10 457 280 560 255
300 12 502 320 610 325
350 14 762 360 685 355
600 25 1 216 250 125 7
32 1¼ 229 250 135 8.2
40 1½ 240 300 140 10.8
50 2 292 350 150 12.5
65 2½ 330 350 175 15.3
80 3 356 400 195 25
100 4 432 400 215 29.5
150 6 559 280 500 70


下一個產品：美標焊接卡套旋塞閥
上一個產品：倒裝油封壓力平衡式旋塞閥
