您當前位置：行業與產品 >> 球閥系列 >> AT氣動日標高平臺球閥

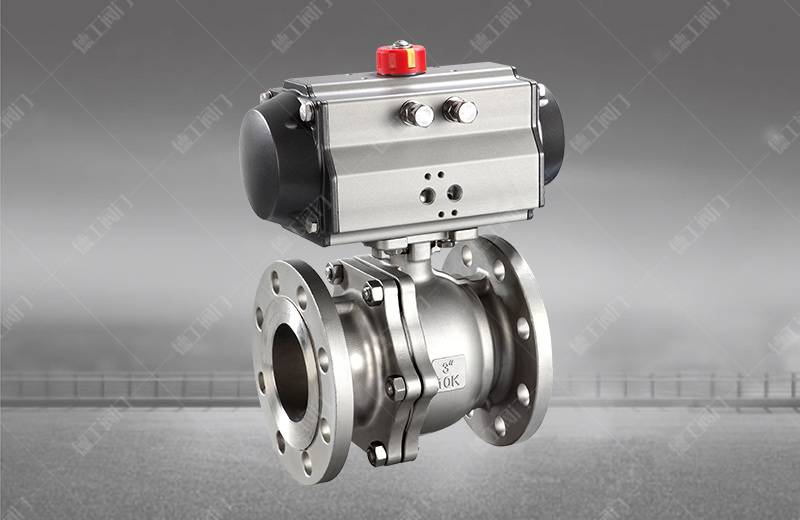

AT氣動日標高平臺球閥
技術參數
產品型號：Q641F
公稱通徑：DN15～DN400mm
公稱壓力：PN0.6~64.0MPa
介質溫度：-40～+180℃ -40～+350℃
適用介質：水、石油、硝酸類、醋酸類、粘性流體、漿料、強氧化性介質等
閥體材質：A105、F304、F316、WCB、FZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、CF8、CF8M、CF3M
產品詳情

產品概述

       AT氣動日標高平臺球閥是一種最為常見的角行程氣動閥門，通過氣源壓力推動活塞帶動閥桿做≤120°的旋轉運動，從而達到閥門的開關、換向或者調節功能。具有動作靈敏，密封性能好等諸多優點。被廣泛應用在石油煉制、長輸管線、化工、造紙、食品、制藥、水利、電力、市政、化工等各行各業。

結構特點

       氣動球閥主要分為：浮動式氣動球閥、固定式氣動球閥、開關型氣動球閥、換向氣動球閥、調節型氣動球閥、O型氣動球閥、V型氣動球閥、氣動對夾球閥、氣動法蘭球閥、氣動絲扣球閥、氣動焊接球閥、氣動快裝球閥、氣動不銹鋼球閥、氣動燃?xì)馇蜷y、衛生級氣動球閥、單作用氣動球閥、雙作用氣動球閥...

氣動球閥是所有閥門中流體阻力較小的閥門，全開時相當于同等口徑的直管；

安裝空間小，結構對稱美觀；

密封性能好，閥桿不做升降運動填料壽命長；

適用于絕大部分介質，水、油品、氣體、蒸汽、漿液等

主要技術參數

材質：塑料、銅、碳鋼、不銹鋼、雙相鋼

口徑：1/ 2”~12”

溫度：-196~300℃

壓力：0.6~64.0MPa

連接：對夾、螺紋、法蘭

結構：直通、角通、三通、Y型


主要外形連接尺寸及重量

國標球閥PN1.6MPa主要連接尺寸及重量

公稱通徑DN 15 20 25 32 40 50 65 80 100 125 150 200
L 130 140 150 165 180 200 220 250 280 320 360 400
H 59 63 75 85 95 107 140 152 178 252 272 342
W 130 130 160 180 230 230 400 400 650 1050 1050 1410
Wt(㎏) 2.5 3 5 6 7 10 15 19 33 58 93 160

國標球閥PN2.5MPa主要連接尺寸及重

公稱通徑DN 15 20 25 32 40 50 65 80 100 125 150 200
L 130 140 150 165 180 200 220 250 320 400 400 550
H 59 63 75 97 107 142 152 178 252 272 342 345
W 130 130 160 230 230 400 400 700 1100 1100 1500 1500


國標球閥PN4.0MP主要連接尺寸及重

公稱通徑DN 15 20 25 32 40 50 65 80 100 125 150 200
L 130 140 150 180 200 220 250 280 320 400 400 550
H 59 63 75 97 107 142 152 178 252 272 342 345
W 130 130 160 230 230 400 400 700 1000 1100 1500 1800


國標球閥PN6.4MPa主要連接尺寸及重

公稱通徑DN 15 20 25 32 40 50 65 80 100 125 150 200
L 165 190 216 229 241 292 330 356 432 408 559 660
H 59 63 75 97 107 142 152 178 252 272 305 398
W 130 130 160 230 230 400 400 700 1000 1100 1500 1800


國標球閥PN10.0MPa主要連接尺寸及重

公稱通徑DN 15 20 25 32 40 50 65 80 100 125 150 200
L 165 190 216 229 241 292 330 356 432 508 559 660
H 59 63 75 97 107 142 152 178 252 272 305 398
W 130 130 160 230 230 400 400 700 1000 1100 1500 1800
