您當前位置：行業與產品 >> 球閥系列 >> 電動三片式球閥

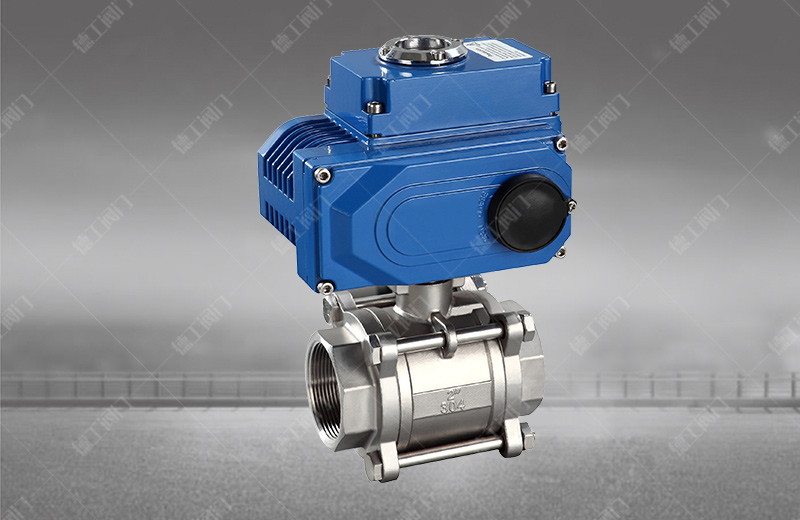

電動三片式球閥
技術參數
產品型號：Q911F
公稱通徑：DN10~100mm
公稱壓力：PN16~64MPa
適用溫度：-20 ~ +80℃
連接方式：對焊，絲扣
主要材質：碳鋼(C)、不銹鋼(P4、P6)
設計與制造：GB12237-89、API608、API 6D、JPI 7S-48、BS5351、DIN3357
結構長度：GB12221-89、ANSI B16.10、JIS B2002、NF E29-305、DIN3202
檢驗主試驗：JB/T 9092、API 598
產品詳情
產品概述
       電動三片式球閥是近年來廣泛采用的一種燃氣閥門，有著自身優越性、開關無摩擦、密封不會受到磨損、啟閉力矩小，選配執行器以精巧型為主來實現對介質的切斷或調節，如今是燃氣設備、石油化工、航天航空、真空設備、電鍍設備、農業機械、食品機械、鋼鐵冶金、暖通空調、干燥設備、生物制藥、醫療器械、等行業的****產品。


結構特點

       流通性好、品質優良、精巧美觀、啟閉力矩小、壽命長

      球閥高平臺結構、ISO5211連接標準、安裝更加專業和方便

      雙向密封、介質任意流向、自動補償、自潔功能、可適用纖維和微小顆粒的小顆粒的懸濁液及粘性介


技術參數
公稱通徑 DN10-100mm
連接方式 對焊
執行器選配 A系列、B系列及進口執行器系列
控制方式 開關型（電開、電關）、調節型
公稱壓力 PN16、25、40、64bar（如需更高壓力訂貨時注明）
電源電壓 AC220V、AC380V、DC24V（其它特制）
介質溫度 W1:-40-180℃、W2:-40 - 300℃
W3:-30 - 425℃、W4:-40 -425℃
環境溫度 標準型：-20 - 80℃
防護等級 IP55、IP65、IP67
閥體材質 碳鋼(C)、不銹鋼(P4、P6)
密封材質 聚四氟乙烯(F)、對位聚苯(PPL)
金屬硬密封(H)、砸質合金(Y)

 備注：其它特殊密封材質或特殊溫度亦可根據客戶要求設計選型

要外形尺寸-PN16（16bar）

公稱通徑
[DN] 		尺寸[mm] 執行器選配
L L1 L2 H D
15 75 165 150 223 21 A-005 B-010
20 85 165 150 230 27 A-005 B-010
25 90 165 150 190 34 A-010 B-010
32 112 165 150 195 43 A-010 B-010
40 120 190 170 210 49 A-020 B-015
50 145 190 170 220 61 A-020 B-015
65 170 190 170 235 76 A-040 B-020
80 200 270 220 280 89 A-060 B-030
特殊選項
防爆型 防爆等級：Exd II BT4    防爆證號：GYB13.1736X
調節型 輸入4 - 20mA、O- 5V．DC、0- 10V．DC等信號，實現閥門調節功能
手動功能 電動執行器配有手動裝置，開閥、關閥功能
備注： 1、電動執行器的參數和選配請查閱執行器資料。
2、如有特殊工況要求或加大執行器規格，具體參數和外形尺寸請向我們索取。
