您當前位置：行業與產品 >> 閘閥系列 >> 電動平板閘閥

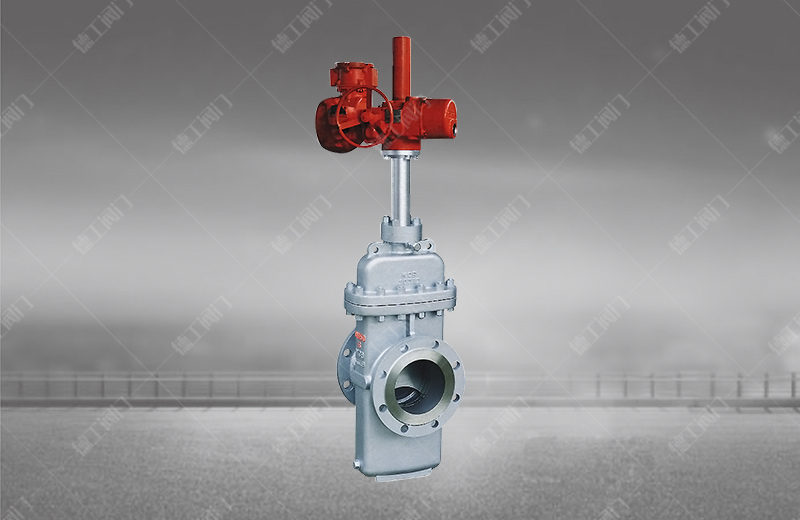

電動平板閘閥
技術參數
產品型號：Z943F
公稱通徑：NPS1-1/ 2"～24"、 DN40～600mm
壓力范圍：CL150～900Lb、 PN1.0～16.0MPa
工作溫度：-15℃～+120℃
主體材質：碳鋼、不銹鋼、合金鋼
設計標準：API 6D、API6A、ASME B16.34、GB/T 19672
結構長度：ASME B16.10、GB/T 12221
連接標準：ASME B16.5、GB/T 9113、JB/T 79
壓力試驗：API 598、GB/T 13927、GB/T 26480、JB/T 9092
壓力-溫度等級：API6D、GB/T 26480
產品詳情

產品概述

    電動平板閘閥密封性能可靠、啟閉力矩小、具有抗硫耐磨、使用壽命長、可通毛球清掃管線等特點；適用于水、石油、天然氣、蒸汽等非腐蝕性和腐蝕性介質的管路系統中作啟閉裝置，特別適用于石化、油、氣、長輸管線等。


主要性能規范

公稱壓力


產品型號

1.0～16.0MPa

 150～900Lb

無導流孔

Z9B43WF、Z9B43WD、Z9B43WY、Z9B43WbF、Z9B43WbY

有導流孔

Z9B43NF、Z9B43DF、Z9B43YF、Z9B43F、Z9B43D、Z9B43Y


壓力等級

常溫下壓力試驗(MPa)

適用溫度(℃)

適用介質

殼體

左密封

右密封

低壓密

"G"型

"D"型

普通型

"KZ"型

"Z"型

公稱壓力(MPa)

1

1.5

1.1

1.1

0.6

-29～250

-45～121

-29～121

含H2S和CO2＞500Mg/m3的介質

石油、天然氣、水等

1.6

2.4

1.76

1.76

0.6

2.5

3.75

2.75

2.75

0.6

4

6

4.4

4.4

0.6

6.4

9.6

7.04

7.04

0.6

10

15

11

11

0.6

16

24

17.6

17.6

0.6

磅級 Lb

150

2.93

2.07

2.07

0.6

300

5.52

5.52

5.52

0.6

400

10

7.31

7.31

0.6

600

15

11.03

11.03

0.6

900

22.4

16.54

16.54

0.6


主要外形尺寸

公稱壓力
（MPa） 		公稱通徑
（MPa） 		尺寸
L D D1 D2 b f z-d H H1 E W
1.6 40 165 150 110 84 18 3 4-18 365 415 90 305
50 178 165 125 99 20 3 4-18 387 455 105 305
65 190 185 145 118 20 30 8-18 466 545 133 305
80 203 200 160 132 20 3 8-18 520 645 156 305
100 229 220 180 156 22 3 8-18 655 740 182 305
150 267 285 240 211 24 3 8-22 823 980 269 305
200 292 340 295 266 24 3 12-22 1010 1210 350 305
250 330 405 355 319 26 3 12-26 1220 1470 412 305
300 356 460 410 370 28 4 12-26 1405 1805 505 305
350 381 520 470 429 30 4 16-26 1580 1950 560 305
400 406 580 525 480 32 4 16-30 1777 2197 665 305
500 457 715 650 609 36 4 20-33 2132 2652 817 458
600 508 840 770 720 38 5 20-36 2545 3201 920 458
2.5 40 165 150 110 84 18 3 4-18 365 415 90 305
50 178 165 125 99 20 3 4-18 387 455 105 305
65 191 185 145 118 20 3 8-18 466 545 133 305
80 203 200 160 132 24 3 8-18 520 645 156 305
100 229 235 190 156 24 3 8-22 655 740 182 305
150 267 300 250 211 28 3 8-26 823 980 269 305
200 292 360 310 274 30 3 12-26 1010 1210 350 305
250 330 425 370 330 32 3 12-30 1220 1470 412 305
300 356 485 430 389 34 4 16-30 1405 1805 505 305
350 381 555 490 448 38 4 16-33 1580 1950 560 305
400 406 620 550 503 40 4 16-36 1777 2197 665 305
500 457 730 660 609 44 4 20-36 2132 2652 817 458
600 508 845 770 720 46 4 20-39 2545 3201 920

458
