您當前位置：行業與產品 >> 閘閥系列 >> 不銹鋼大口徑閘閥

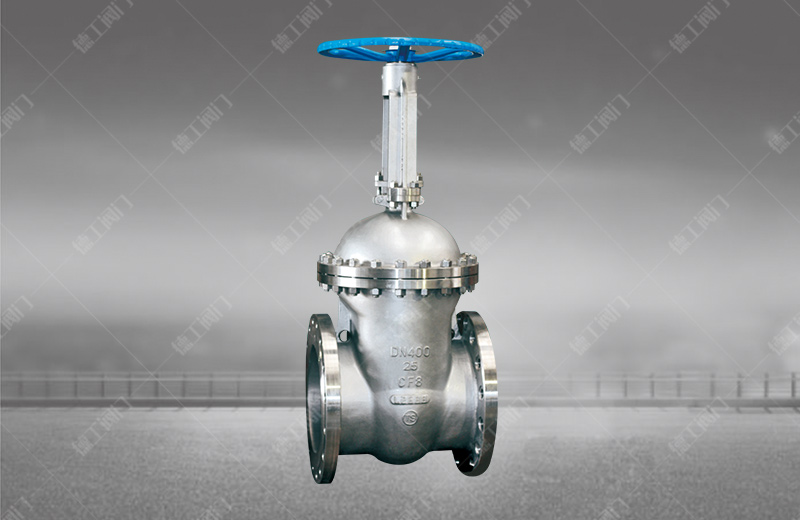

不銹鋼大口徑閘閥
技術參數
產品型號：Z41W/Y
公稱壓力：PN1.0~16.0MPa
公稱通徑：DN50~1600mm
主要材質：不銹鋼
適用介質：水,油品酸堿腐蝕性等
設計規范：GB/T12234
結構長度：GB/T 12221
法蘭連接：GB/T 9113 JB/T 79
試驗與檢驗：GB/T 13927 JB/T9092
產品詳情

產品用途
       不銹鋼大口徑閘閥具有流體阻力小，密封面受沖擊侵蝕小，不改變介質流向，不擾流，壓降小等特點，適用的壓力、溫度范圍廣，是一種常見的截斷閥，廣泛適用于石油、化工、火力發電廠等油品、水蒸氣管路上接通或截斷管路中的介質。（不可做節流閥使用）。

產品特點
1、最常用的楔式閘板閥的兩個密封面形成楔形，楔形角隨閥門參數而異，通常為50；楔式閘閥的閘板可以做成一個整體，叫做剛性閘板；也可以做成能產生微量變形的閘板，以改善其工藝性，彌補密封面角度在加工過程中產生的偏差，這種閘板叫做彈性閘板；
2、密封可靠，性能優良；通常情況下采用楔式彈性閘板結構，中大口徑設置滾動軸承，啟閉輕松；楔形閘閥的形體簡單, 結構長度短，制造工藝性好，適用范圍廣；
3、可根據用戶用戶選配傘齒輪、電動、氣動等驅動裝置。

主要連接尺寸

型號 1.0MPa
DN L D D1 D2 b Z-φd H Do
Z40/41H(Y、W、F)-10C/P/R/I
 50 180 160 125 100 16 4-φ18 358 240
65 195 180 145 120 18 4-φ18 373 240
80 210 195 160 135 50 4-φ18 435 280
100 230 215 180 155 50 8-φ18 500 300
125 255 245 210 185 55 8-φ18 614 320
150 280 280 240 210 25 8-φ23 674 320
200 330 335 295 265 26 8-φ23 818 400
250 380 390 350 320 26 12-φ23 969 450
300 420 440 400 368 26 12-φ23 1145 500
350 450 500 460 428 26 16-φ23 1280 500
400 480 565 515 482 26 16-φ25 1452 560
450 510 645 565 532 28 20-φ25 1541 600
500 540 670 620 585 28 20-φ25 1676 640
600 600 780 725 685 30 20-φ30 1874 720
700 660 895 840 800 32 24-φ30 2083 800
800 720 1010 950 905 34 24-φ34 2400 950
900 780 1110 1050 1005 36 28-φ34 2950 1000
100 840 1220 1160 1115 38 28-φ34 3245 1000
1200 960 1450 1380 1325 40 32-φ41 3850 1100
1400 1080 1675 1590 1525 42 36-φ48 3980 1200
1600 1000 1915 1820 1750 46 40-φ54 4120 1300
