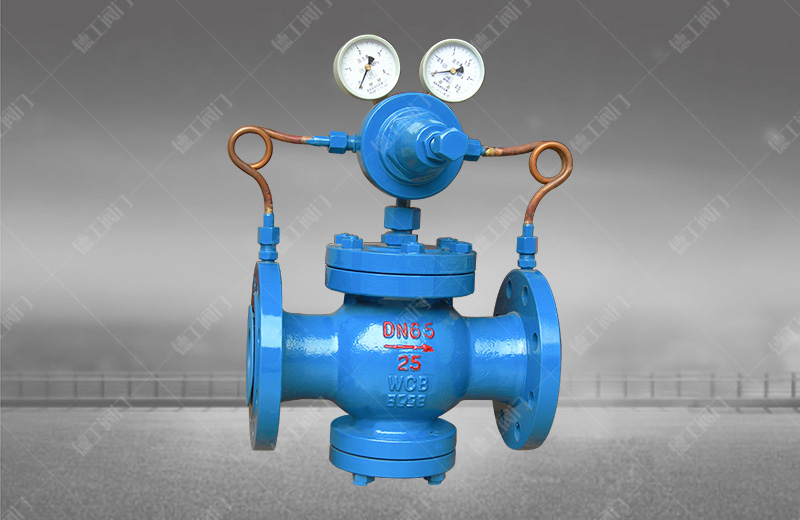

先導活塞式氣體減壓閥
技術參數
產品型號：YK43X/F/Y
公稱通徑：DN15~500mm
公稱壓力：PN1.6～16.0MPa
主要材質：碳鋼、不銹鋼
適用溫度：0~80℃
驅動方式：手動
法蘭標準：GB/T17241.6、GB/T9113
試驗標準：GB/T13927、API598
產品詳情

YK43X型先導活塞式氣體減壓閥介紹

        本系列先導活塞式氣體減壓閥屬于先導活塞式減壓閥。由主閥和導閥兩部分組成。主閥主要由閥座、主閥盤、活塞、彈簧等零件組成。導閥主要由閥座、閥瓣、膜片、彈簧、調節彈簧等零件組成。通過調節調節彈簧壓力設定出口壓力、利用膜片傳感出口壓力變化，通過導閥啟閉驅動活塞調節主閥節流部位過流面積的大小，實現減壓穩壓功能。本先導式超大膜片高靈敏度減壓閥主要用于氣體管路，如空氣、氮?dú)�、氧氣、氫氣、液化氣、天然氣等氣體。



YK43X型先導活塞式氣體減壓閥主要技術參數和性能指標：

公稱壓力(Mpa)  1.6  2.5  4.0  6.4  10.0  16.0
殼體試驗壓力(Mpa)*  2.4  3.75  6.0  9.6  15.0  24
密封試驗壓力(Mpa)  1.6  2.5  4.0  6.4  10.0  16.0
最高進口壓力(Mpa)  1.6  2.5  4.0  6.4  10.0  16.0
出口壓力范圍(Mpa)  0.1-1.0  0.1-1.6  0.1-2.5  0.5-3.5  0.5-3.5  0.5-4.5
壓力特性偏差(Mpa)△P2P  GB12246-1989
流量特性偏差(Mpa)P2G  GB12246-1989
最小壓差(Mpa)  0.15  0.15  0.2  0.4  0.8  1.0
滲漏量  X/F(聚四氟乙稀/橡膠)：O Y(硬密封)：GB12245-1989

*：殼體試驗不包括膜片、頂蓋


YK43X型先導活塞式氣體減壓閥主要外形尺寸

公稱通徑 外形尺寸
L H Hl
1.6/2.5MPa 4.0MPa
15 160 180 290 90
20 160 180 300 98
25 180 200 300 110
32 200 220 300 110
40 220 240 320 125
50 250 270 320 125
65 280 300 325 130
80 310 330 365 160
100 350 380 365 170
125 400 450 475 200
150 450 500 475 210
200 500 550 515 240
250 650 560 290
300 800 705 335
350 850 745 375
400 900 780 405
450 900 730 455
500 950 835 465
公稱通徑DN 外形尺寸
L H Hl
6.4MPa 10.0/16.0MPa
15 180 180 300 100
20 180 200 310 105
25 200 220 31 120
32 220 230 310 120
40 240 240 335 135
50 270 300 335 135
65 300 340 340 140
80 330 360 380 170
100 380 380 185
125 450 490 215
150 500 490 225
200 550 535 260
250 650 580 310
300 800 725 355
350 850 765 395
400 900 800 435
500 950  855 495
