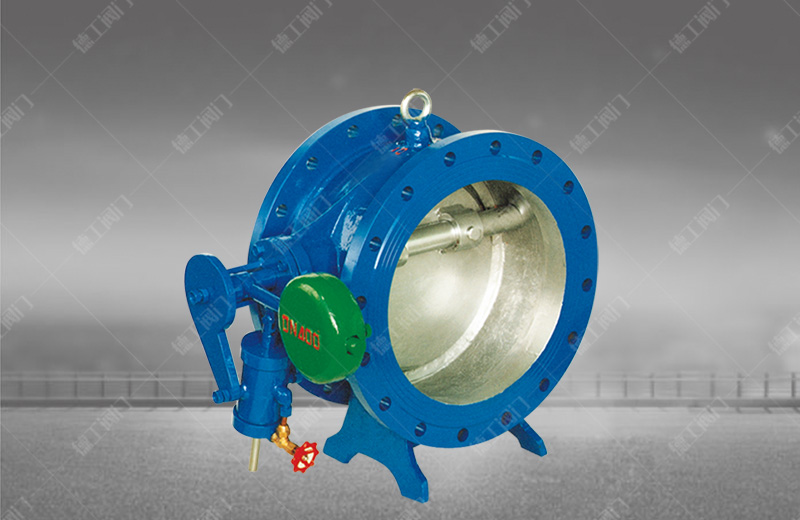

蝶式緩沖止回閥

技術參數

產品型號：HH47、H47XF、HDH47X
公稱壓力：PN1.0～2.5MPa
公稱通徑：DN40～1000mm
緩閉時間：3～60秒
適用介質：清水、污水、海水
適用溫度：0～80℃（如需要，可達200℃）
法蘭標準：GB/T 17241.6 GB/T 9113
試驗標準: GB/T 13927 AP1598

產品詳情

一、HH47X蝶式緩沖止回閥產品概述

蝶式緩沖止回閥主要用于工業供水、污水處理廠的水泵出口處，防止管網中介質逆流。自動消除破壞性水錘，從而保證水泵和管路不受損壞。該閥主要有閥體、閥瓣、緩沖裝置和微量調節閥組成。該產品具有結構新穎、體積小、流體阻力小、運行平穩、密封可靠、耐磨損、緩沖性能好等特點，是工業用水和城市排污的可靠產品。

二、HH47X蝶式緩沖止回閥主要零部件材料

零件名稱	閥體	閥瓣	閥桿、油缸、活塞	彈簧	閥座
材料	灰鑄鐵、鑄鋼	碳鋼	不銹鋼	不銹鋼	丁腈橡膠

三、HH47X蝶式緩沖止回閥主要外形連接尺寸　單位：mm

DN（mm）	40	50	65	80	100	125	150	200	250	300	350	400	450	500	600	700	800	900	1000
L	140	150	170	180	190	200	210	230	250	270	290	310	330	350	390	430	470	510	550
H	200	215	225	235	280	290	310	350	415	450	480	550	585	640	720	780	840	990	1050
H1	88	98	108	118	130	148	172	210	240	264	297	324	351	379	434	491	549	60
