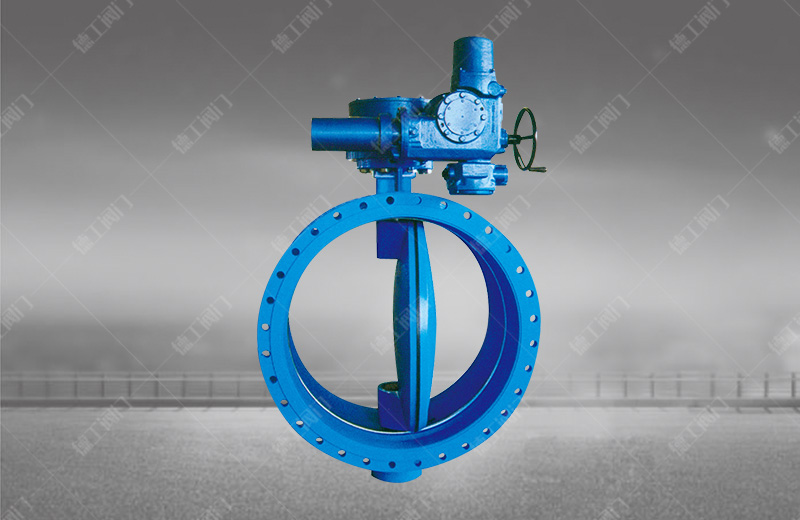

電動法蘭式偏心蝶閥
技術參數
公稱通徑：DN50~DN1000
公稱壓力：PN10/16
工作溫度：0°C~85°C
密封試驗：1.1PN
殼體試驗：1.5PN
適用介質：水
產品詳情

產品概述

      電動法蘭雙偏心蝶閥適用于自來水系統、電廠及工業管路作為雙向啟閉及調節設備使用，其調節范圍為0度到90度之間。本系列蝶閥之蝶板采用流通式雙平板桁架結構設計，并采用高強度球墨鑄鐵制造，以確保水流沖擊下蝶板的強度及較低的水損。

結構特點
1、蝶板采用雙平板桁架結構,強度高、水損低；
2、不銹鋼閥座固定于閥體內腔，永不脫落；
3、密封圈通過壓板固定于蝶板，壓縮量可調，易于更換；
4、特殊切向銷連接，可將蝶板和閥桿緊密結合在一起，不致松動；
5、蝶板軸向位置可調；
6、無油青銅自潤軸承，降低扭力
7、“V”型橡膠，自緊式軸封設計；
8、無毒環氧樹脂靜電噴涂；


產品標準
設計制造標準：GB/T12238
法蘭連接標準：GB/T17241.6
頂部法蘭標準：ISO5211
結構長度標準：GB/T12221
壓力試驗標準：GB/T13927

主要技術參數

閥座密封：EPDM：-30℃～120℃         NBR ：-30℃～80℃         PTFE：-30℃～140℃        VITON：-30℃～150℃

閥板材質：球墨鑄鐵鍍鎳、尼龍涂層、鋁青銅、304、316、316L、1.4529、2507

閥桿材質：不銹鋼410、304

適用介質：水、液體、氣體、油類、粉體、蒸汽、酸堿腐蝕性介質。



主要外形連接尺寸及重量（PN1.0/1.6MPa）
DN
(mm) 		A B C D D1 D2 D3 D4 D5 L L1 L2 n-d a f n-d1 重量
WT（kg）
50 83 130 20 52.9 125 165 99 57.15 65 108 111 32 4-19 90° 3 4-7 7.6
65 93 145 20 64.5 145 185 118 57.15 65 112 115 32 4-19 90° 3 4-7 9.7
80 100 155 22 78.8 160 20 132 69.85 65 114 117 32 8-19 45° 3 4-7 10.6
100 114 170 24 104 180 220 156 69.85 90 127 130 32 8-19 45° 3 4-10 13.8
125 125 190 26 123.3 210 250 184 69.85 90 140 143 32 8-19 45° 3 4-10 18.2
150 143 205 26 155.6 240 285 211 88.9 90 140 143 32 8-23 45° 3 4-10 21.7
200 170 235 26 202.5 295 340 266 88.9 125 152 155 45 8-23
12-23 		45°/30° 3 4-14 31.8
250 198 280 28 250.5 350/355 395/405 319 107.95 125 165 168 45 12-23
12-28 		30° 3 4-14 44.7
300 223 310 28 301.5 400/410 445/460 370 107.95 150 178 182 45 12-23
12-28 		30° 4 4-14 57.9
350 279 340 30 333.3 460/470 505/520 429 158.75 150 190 194 45 16-23
16-28 		22.5° 4 4-14 81.6
400 300 375 32 389.6 515/525 565/580 480 158.75 175 216 221 51.2/72 16-28
16-31 		22.5° 4 4-20.6 106
450 345 430 32 440.5 565/585 615/640 530 158.75 175 222 227 51.2/72 20-28
20-31 		18° 4 4-20.6 147
500 355 500 34 491.6 620/650 670/715 582 215.9 210 229 234 52.75/77.5 20-26
20-34 		18° 4 4-20.6 165
600 410 560 36 592.5 725/770 780/840 682 254 210 267 272 70.2/82 20-31
20-37 		18° 5 4-22 235
700 478 620 40 695 840 895/910 794 254 300 292 299 66/82 24-31
24-37 		15° 5 8-18 338
800 529 620 44 794.7 950 1015/1025 901 254 300 318 325 66/82 24-34
24-40 		15° 5 8-18 475
900 584 665 46 864.7 1050 1115/1125 1001 254 350 330 338 118 28-34
28-40 		12.9° 5 8-22 595
1000 657 735 50 965 1160/1170 1230/1255 1112 254 350 410 417 141 28-37
28-43 		12.9° 5 8-22 794
